簡介

UHZ電伴熱型磁翻板液位計（也稱伴熱帶磁翻板液位計）是在原有液位計的基礎上加裝伴熱電纜作為熱源，已保證測量介質不低于一定的溫度的液位測量?jī)x表，可廣泛適用于低溫結晶、除霜等對溫度要求相對較高的介質的液位測量與控制。UHZ電伴熱型磁翻板液位計配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠距離的液位指示、檢測、控制、記錄的完美結合。

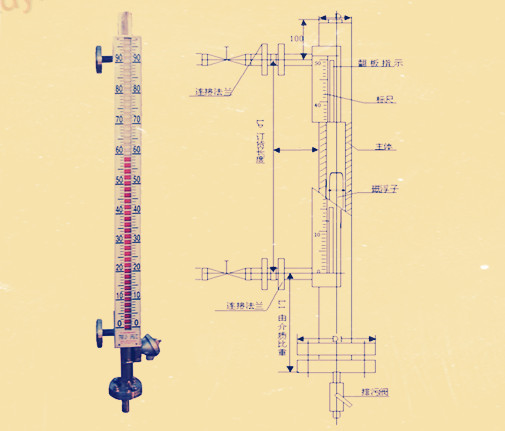

工作原理

當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示.

應用范圍

廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、發電廠鍋爐汽包、高低加、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。

技術參數

環境溫度：-20～80℃

相對濕度：5%～100%（包括直接濕）

環境壓力：86kPa～108 kPa

測量范圍：0～12米

顯示精度：±10mm

介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa

介質溫度：-120～450℃（類型可選）

介質密度：≥.0.5g/cm3

介質粘度： ≤0.05Pa•S 接液材質：不銹鋼304、不銹鋼316、Ti等

連接法蘭：按用戶所需，有多種選擇

報警開關觸點容量：AC220V 0.5A

輸出形式：常開或常閉信號

電氣壽命：＞10萬次

蕞大負載電流：1A

蕞大接觸電阻：150mΩ

輸出信號：4～20mA/ HART

負載電阻：500Ω（在24VDC供電時）

供電電源：DC24V、50mA

環境溫度：-40～60℃

出線口：M20×1.5（內）

防爆形式：隔爆型 Ex dⅡCT6、5

選型表
