磁性伸縮液位變送器概況

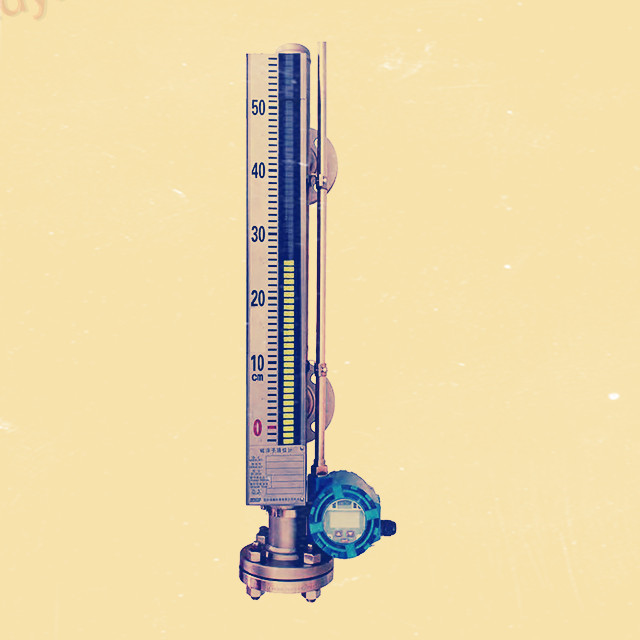

CZ型磁性伸縮液位變送器是利用磁致伸縮原理開發的新一代高精度液位測量變送器。 CZ型磁性伸縮液位變送器引入了美國K-TEK公司的OEM產品。 CZ變送器捆扎固定在UHS-A系列磁反轉柱液位計主導管的外側，與液位計組合使用，實現了液位的高精度測量和遠程發送。

磁性伸縮液位變送器工作原理

磁性伸縮液位變送器是基于磁致伸縮原理設計的，包括傳感器元件的波導管、移動磁體和發送電信號和接收返回信號的電子部件。 當電子探針的脈沖發生器產生的電脈沖傳遞到鋼管內的波導管時，電脈沖同時產生垂直于波導管的環形磁場并以光速傳遞到波導管。 脈沖環磁場和浮子固有磁場相遇時，兩者的磁場矢量重疊形成螺旋磁場，產生瞬時的轉矩，在波導管上形成機械的轉矩波，以音速返回電子探針，在線圈的兩端產生脈沖。 通過測量出發電脈沖與轉矩波返回的感應脈沖之間的時間差，能夠正確計算出被檢液面的高度。 同時將溫度傳感器放置在主軸內，可連續測量介質溫度。

以上就是磁性伸縮液位變送器產品的全部內容，同類產品還有：uhz液位計,UHZ磁性液位計、磁性伸縮液位計、頂裝式磁性液位計、磁性液位計帶變送器、磁性液位計帶開關、磁性液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
